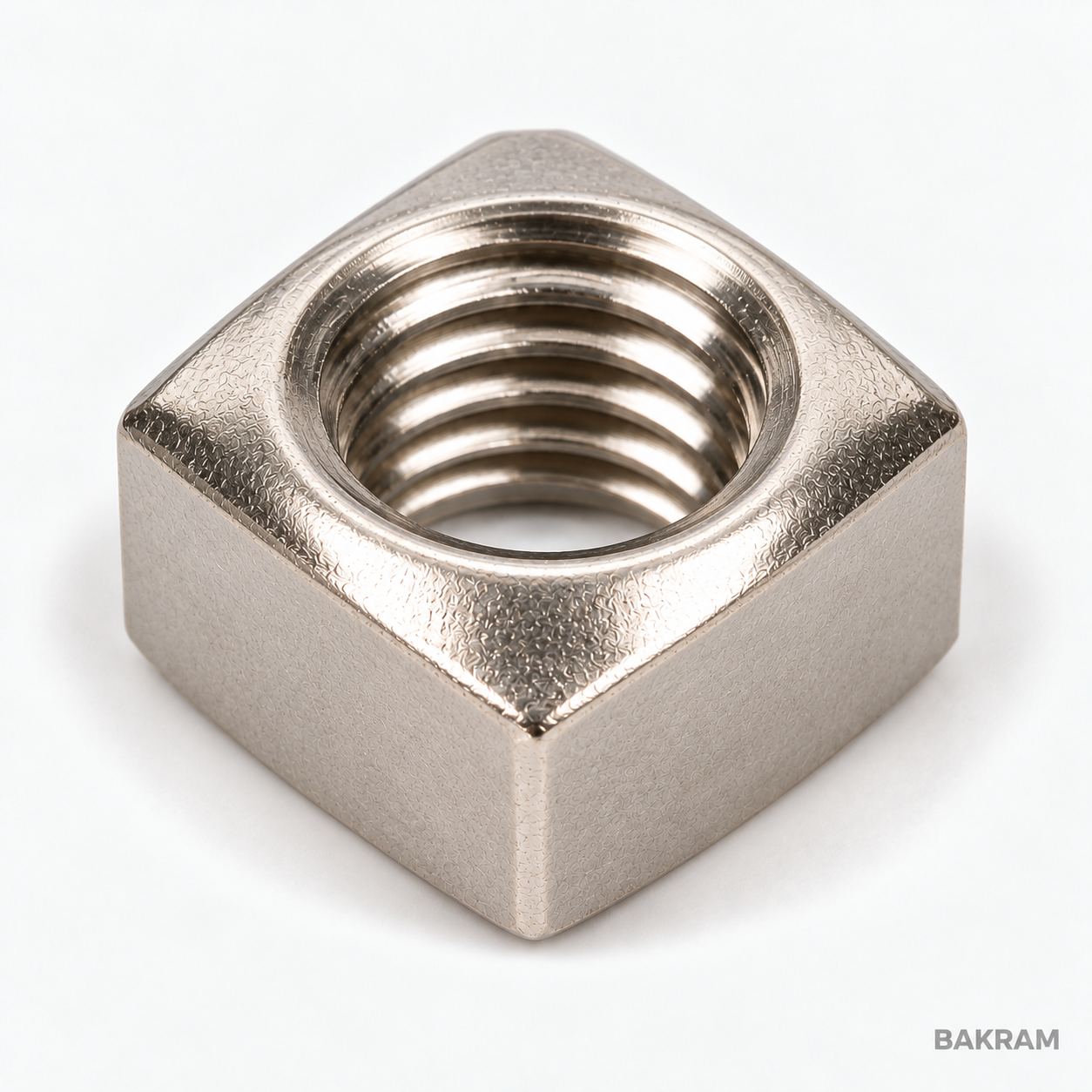

Wizualizacja poglądowa · BAKRAMDo wielu zastosowań ogólnych
Stal nierdzewna wykorzystywana w połączeniach montażowych. Dobór zależy od środowiska i warunków eksploatacji.
Zaloguj się lub załóż konto, aby zobaczyć swoje rabaty i historię zamówień. Zakupy bez konta są nadal dostępne.
ELEMENTY ZŁĄCZNE / NAKRĘTKI
Nakrętka kwadratowa DIN 557
Czterokątny korpus do połączeń wymagających nakrętki o kwadratowym obrysie.
O PRODUKCIE
Nakrętka kwadratowa.
DIN 557.
DIN 557 ma cztery płaskie boki i jedną fazowaną stronę. Kształt ułatwia podparcie w odpowiednio dopasowanym gnieździe konstrukcyjnym ograniczającym obrót.
Sprawdź szerokość gniazda, miejsce na naroża i wysokość korpusu. DIN 557 nie jest cienką nakrętką kwadratową DIN 562; tych wymiarów nie należy zamieniać.
- Typ
- Kwadratowa, jedna strona fazowana
- Oznaczenie
- DIN 557
- Materiał
- Stal nierdzewna A2
- Gwint
- Metryczny zwykły, prawy
- Jednostka
- Sztuka
- Klasa właściwości mechanicznych
- Do potwierdzenia w karcie dostawcy
DOBÓR MATERIAŁU
Stal nierdzewna A2
A2 oznacza grupę materiałową, a nie klasę wytrzymałości. Parametry wymagane dla konkretnego zastosowania należy potwierdzić przed doborem.
DANE TECHNICZNE
Wymiary DIN 557.
Wymiary w milimetrach.
Schemat bez zachowania skali.
- d
- Rozmiar gwintu
- s
- Klucz s
- m
- Wysokość m
| Gwint d | Klucz s [mm] | Wysokość m [mm] |
|---|---|---|
| M5 | 8 | 4 |
| M6 | 10 | 5 |
| M8 | 13 | 6,5 |
| M10 | 17 | 8 |
| M12 | 19 | 10 |
| M16 | 24 | 13 |
Przyjęto tradycyjne szerokości DIN: M10 = 17 mm, M12 = 19 mm. Dostępne bywają także warianty 16/18 mm; przed doborem do gniazda potwierdź wykonanie. Wartości odniesienia wg wskazanych kart; ostateczne wymiary i tolerancje należy porównać z dokumentacją wybranego dostawcy. Zakres rozmiarów nie stanowi potwierdzenia stanu magazynowego.
