ELEMENTY ZŁĄCZNE / ŚRUBY

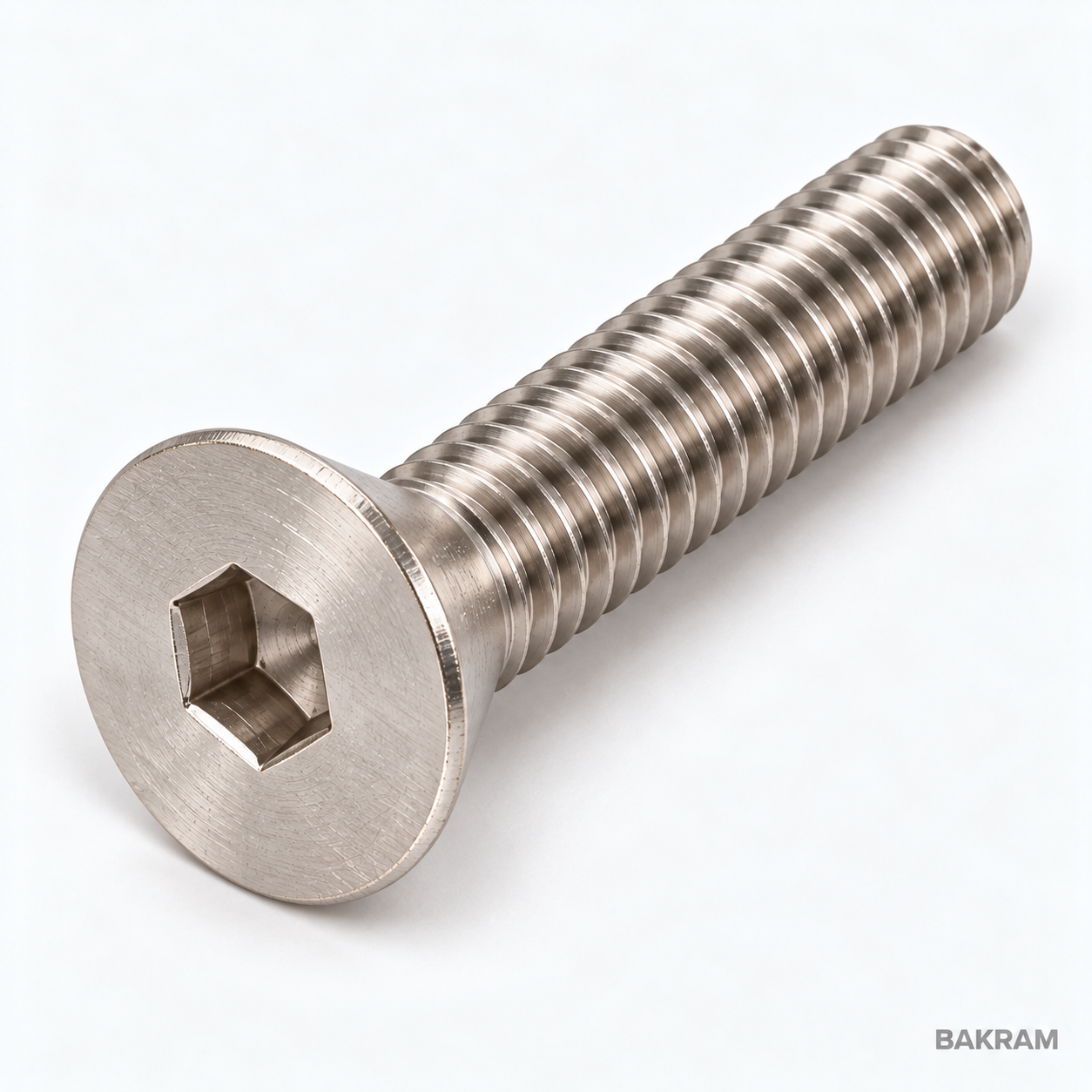

Śruba stożkowa imbusowa DIN 7991
Płaski łeb stożkowy 90° i gniazdo sześciokątne. Do połączeń wymagających zlicowania łba z powierzchnią.
O PRODUKCIE
DIN 7991.
Dobierz swój wariant.
DIN 7991 ma łeb stożkowy z płaskim wierzchem i wewnętrznym gniazdem imbusowym. Odpowiednio wykonane pogłębienie pozwala schować łeb na poziomie powierzchni łączonego elementu.
Przy doborze uwzględnij średnicę i kąt pogłębienia oraz ograniczenia nośności łba stożkowego. Gniazdo dokręca się kluczem sześciokątnym o rozmiarze s.
Jak mierzyć długość? Całkowita długość od płaskiego wierzchu łba do końca śruby; razem z łbem.
- Typ
- Śruba stożkowa imbusowa DIN 7991
- Materiał
- A2
- Gwint
- Metryczny zwykły, prawy
- Jednostka
- Sztuka
- Klasa właściwości mechanicznych
- Do potwierdzenia w karcie dostawcy; A2 nie określa klasy 70/80
DOBÓR MATERIAŁU
Stal nierdzewna A2
A2 oznacza grupę materiałową, a nie klasę wytrzymałości. Parametry wymagane dla konkretnego zastosowania należy potwierdzić przed doborem.
DANE TECHNICZNE
Wymiary DIN 7991.
Schemat bez zachowania skali.
- d
- Średnica nominalna gwintu
- l
- Całkowita długość od płaskiego wierzchu łba do końca śruby; razem z łbem.
- P
- Skok gwintu
| Gwint d | Średnica łba dk max [mm] | Wysokość łba k max [mm] | Imbus s [mm] | Skok P [mm] |
|---|---|---|---|---|
| M3 | 6 | 1,7 | 2 | 0,5 |
| M4 | 8 | 2,3 | 2,5 | 0,7 |
| M5 | 10 | 2,8 | 3 | 0,8 |
| M6 | 12 | 3,3 | 4 | 1 |
| M8 | 16 | 4,4 | 5 | 1,25 |
| M10 | 20 | 5,5 | 6 | 1,5 |
| M12 | 24 | 6,5 | 8 | 1,75 |
| M16 | 30 | 7,5 | 10 | 2 |
| M20 | 36 | 8,5 | 12 | 2,5 |
Długości w konfiguratorze
| Gwint | Długość l [mm] |
|---|---|
| M3 | 8, 10, 12, 16, 20, 25, 30 |
| M4 | 8, 10, 12, 16, 20, 25, 30, 35, 40 |
| M5 | 10, 12, 16, 20, 25, 30, 35, 40, 50 |
| M6 | 12, 16, 20, 25, 30, 35, 40, 50, 60 |
| M8 | 16, 20, 25, 30, 35, 40, 50, 60, 70, 80 |
| M10 | 20, 25, 30, 35, 40, 50, 60, 70, 80 |
| M12 | 25, 30, 35, 40, 50, 60, 70, 80, 100 |
| M16 | 30, 40, 50, 60, 70, 80, 100 |
| M20 | 40, 50, 60, 70, 80, 100 |
Pokazany zakres M3–M20 ma kąt stożka 90°. Wymiary łba przyjęto według DIN 7991; nie należy automatycznie utożsamiać ich z ISO 10642. Dłuższe warianty mogą mieć gwint częściowy.
Wybrane kombinacje katalogowe nie oznaczają potwierdzonego stanu magazynowego. Dostępność, tolerancje i wykonanie należy potwierdzić u dostawcy.
